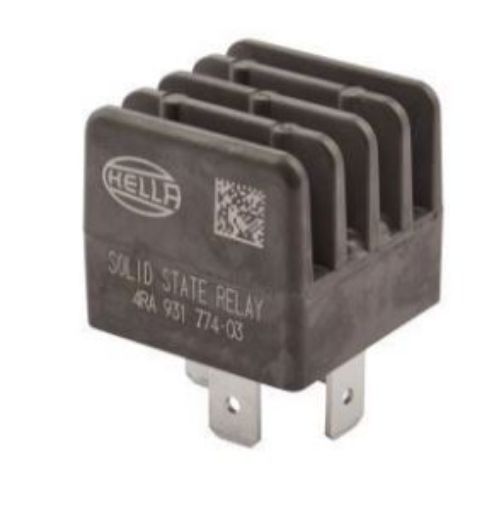

HELLA 4RA 931 774-031 Solid-State-Relais 12V 4-polig
HELLA 4RA 931 774-031 ist ein 12V 4-poliges Solid-State-Hauptstromrelais, das für anspruchsvolle Automotive-Anwendungen entwickelt wurde, bei denen Zuverlässigkeit, hohe Schaltfrequenz und kompakte Bauweise gefragt sind. Das Relais wird typischerweise in elektrischen Systemen für unter anderem Lüftermotoren, Glühkerzen, Scheinwerfer und Heizsysteme eingesetzt, bei denen eine herkömmliche mechanische Relaissteuerung nicht immer die beste Lösung ist.
Das Relais ist als normalerweise offenes Relais mit 1 Form A / SPST N/O Kontaktfunktion ausgeführt und für pulsationsgesteuerte Lasten vorgesehen. Als Solid-State-Relais arbeitet es ohne mechanische Kontaktteile wie ein herkömmliches Relais, was einen geräuscharmen Betrieb, hohe Schaltstabilität und lange Lebensdauer bei wiederholter Belastung ermöglicht.
Die vergossene Konstruktion mit IP67-Schutz macht das Relais für den Einbau in anspruchsvollen Umgebungen geeignet, in denen es Feuchtigkeit, Staub und Temperaturschwankungen ausgesetzt sein kann. Das Relais ist außerdem ohne Montagehalter ausgeführt und wird mit 4-poligem Plug Type B Anschluss geliefert, wodurch es sowohl für den Austausch als auch für Sonderanwendungen relevant ist, bei denen Platz und Montageart eine Rolle spielen.
HELLA 4RA 931 774-031 ist für einen Dauerstrom von bis zu 22A ausgelegt und verfügt über einen Überlastschutz bis 80A. Darüber hinaus ist es für den Betrieb bei Temperaturen von -40°C bis +125°C ausgelegt und kann mit Schaltfrequenzen von bis zu 1000 Hz arbeiten. Das Relais wird außerdem als widerstandsfähig gegen Kurzschluss, Überlastung, Verpolung und Unterbrechung der Masseverbindung beschrieben, was es für anspruchsvolle elektrische Fahrzeuginstallationen geeignet macht.
Spezifikationen
Hersteller: HELLA
Artikelnummer: 4RA 931 774-031
Typ: Solid-State-Relais / Hauptstromrelais
Spannung: 12V
Anzahl der Pins: 4
Steckertyp: 4-polig Plug Type B
Kontaktfunktion: Normalerweise offen, 1 Form A / SPST N/O
Betriebsart: Pulsationsgesteuert
Schutzart: IP67
Schaltfrequenz: Bis zu 1000 Hz
Betriebstemperatur: -40°C bis +125°C
Max. Dauerstrom: Bis zu 22A
Belastung bei 25°C: 18A
Belastung bei 105°C: 12A
Überlastschutz: 80A
Montage: Ohne Montagehalter
Eigenschaften: Geräuscharmer Betrieb, hohe Schaltstabilität, kompaktes Design
Ersetzt / Querverweise
Mercedes-Benz: A 002 542 48 19, 002 542 48 19
VW: 990 002 047
Ford: 9M6T-14N135-AA
Jaguar: 02C2C6786
AGCO: 700727079
Andere Nummern: HELLA 4RA007865-031, WÜRTH X04142
