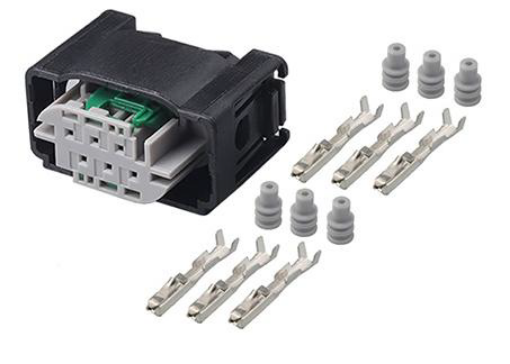

Stecker für Bosch-Elektrogas

Passend für Bosch Drosselklappengehäuse 68, 74 und 82 mm

Pin 1 A - Motor - (DBW-Motormasse)
Pin 2 B - Pot - (TPS Masse)
Leg 3 C - Pot + (TPS plus)
Bein 4 D - Motor + (DBW Motor plus)
Pin 5 E - Pot 2 (TPS AV2)
Pin 6 F - Pot 1 (TPS AV1)

Maxxecu-Verbindung:

Pin 1 A - Motor - (Masse)
Pin 2 B - Pot - (Masse)
Pin 3 C - Pot + (+5 V)
Stift 4 D - Motor + (+12 V)
Pin 5 E - Pot 2 (AIN x)
Pin 6 F - Pot 1 (AIN x)

Das Bild zeigt ein Beispiel mit einem doppelten E-Ventilgehäuse mit E-Gas. Wenn nur ein Drosselklappengehäuse verwendet wird, verwenden Sie nur E-Gas 1 Haupt- und E-Gas 1 Reserve.
